卧式系列双转台双主轴五轴加工中心

卧式五轴为主轴箱在立柱上作Y向运动，主轴滑枕作Z向运动。立柱作X向运动。工作台是回转工作台，适用于中小型多个零件加工，工件装卸与切削时间可重合，节省产品装夹时间，从而提高工作效率。

分类：

关键词：

详情描述

NOBOT五轴加工中心采用先进的龙门式移动结构，具有完美的高速铣床的铣削技术特性，机床具有优良的动态运动特性和优良驱动刚性。加工时，五个轴向驱动刀具运动，围绕工件进行加工，实现五轴联动立体运动。

设备特点：

全防护+自动吊装门；高刚性床身；刚性直驱五轴头+刀尖冷却；防爆除尘，废料收集；定制刀具；自动润滑系统，末端检测。

加工材质：

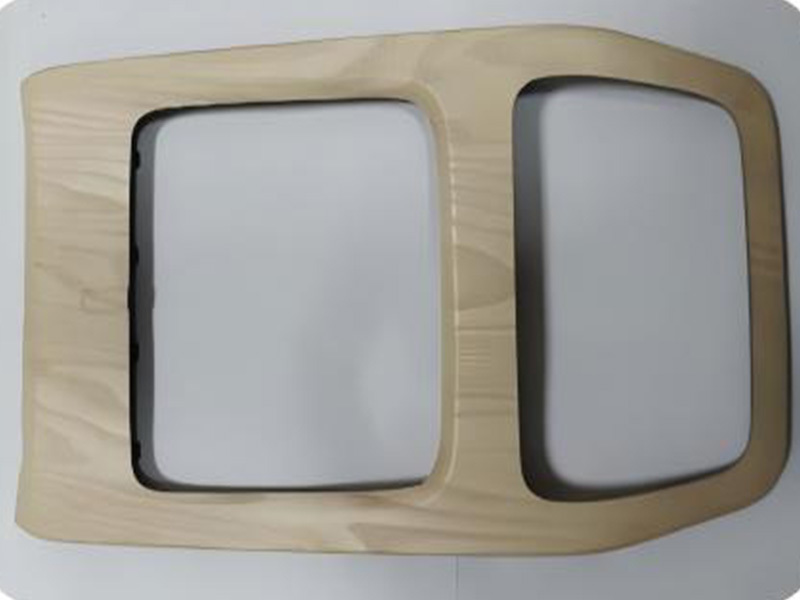

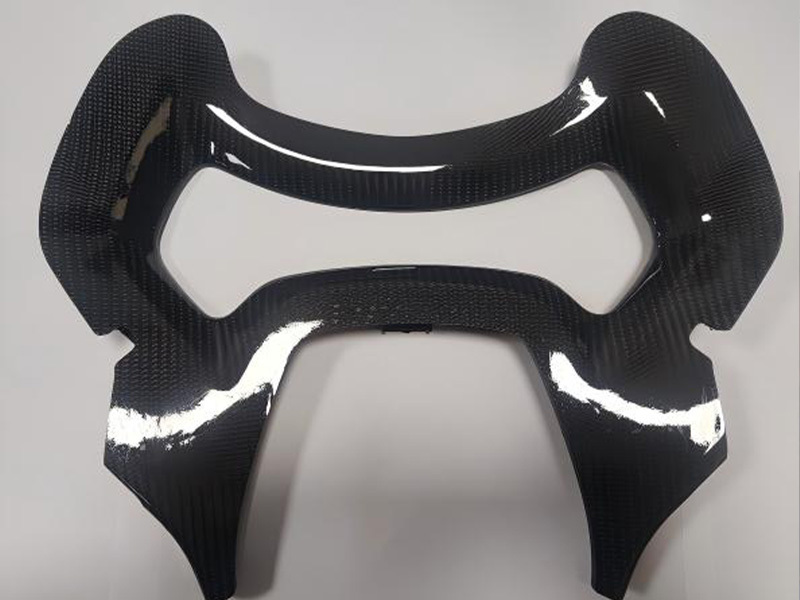

适用于碳纤维、玻璃纤维、铝型材、高密度泡沫、芳纶/铝蜂窝、木头、石膏等多种材料制品的立体加工。

应用领域：

广泛应用于航空航天、风力发电、轨道交通、船舶/游艇、非金属模具、汽车/新能源等行业。

结构介绍：

X轴：横梁滑板（刀具）的水平移动

Y轴：台板支架的前后移动

Z轴：横梁滑板（刀具）的升降移动

C轴：刀具沿Z轴旋转移动

A轴：刀具与Z轴的相对角度移动，完成倾斜面加工。

编号	性能指数	Z1-2400*1200-D	T2-600*1200-D
1	行程范围 - X1/X2 轴行程	1800mm	1800mm
	行程范围 - Y1/Y2 轴行程	3000mm	1200mm
	行程范围 - Z1/Z2 轴行程	800mm	800mm
	行程范围 - A1/A2 轴行程	±120°	±120°
	行程范围 - C1/C2 轴行程	±360°	±360°
2	主轴参数 - 主轴功率	8KW	8KW
2	主轴参数 - 最高转速	36000rpm	36000rpm
3	转台参数 - 转台数量	1	2
3	转台参数 - 转台尺寸	2600*600（mm）	1200*600（mm）
4	工作电压	380V/50Hz	380V/50Hz
5	控制系统	NOBOT/ 埃勒克 /SIEMENS 840D 数控系统	NOBOT/ 埃勒克 /SIEMENS 840D 数控系统
6	刀库容量	选配	选配
