NBFS系列 真木真铝汽车内饰五轴加工中心
可用于塑料、真木、真铝、碳纤维、玻璃钢等材料的精密立体加工；广泛应用于汽车内外饰、新能源、航空航天等行业。
关键词：
详情描述
整体介绍：
NOBOT五轴加工中心采用先进的龙门式移动结构，具有完美的高速铣床的铣削技术特性，机床具有优良的动态运动特性和优良驱动刚性 。加工时，五个轴向驱动刀具运动，围绕工件进行加工，实现五轴联动立体运动。
主要应用行业：轨道交通、航空航天、汽车高铁内外饰、吸塑、滚塑、医疗、家电、工艺品、卫浴等行业。
主要加工材料：塑料、塑胶、保利龙泡沫、木材、代木、石膏、石蜡、玻璃钢、复合材料等。
结构介绍：
X轴：横梁滑板（刀具）的水平移动
Y轴：台板支架的前后移动
Z轴：横梁滑板（刀具）的升降移动
C轴：刀具沿Z轴旋转移动
A轴：刀具与Z轴的相对角度移动，完成倾斜面加工。
|
编号 |
性能指数 |
N-BFS-0806 |
N-BFS-12408 |
N-BFS-1808 |
N-BFS-1216 |
|
1 |
行程范围 - X 轴行程 |
2700mm |
3100mm |
4100mm |
3100mm |
|
行程范围 - Y 轴行程 |
2000mm |
2100mm |
2100mm |
3900mm |
|
|
行程范围 - Z 轴行程 |
800mm |
800mm |
800mm |
1100mm |
|
|
行程范围 - A 轴行程 |
±110° |
±110° |
±110° |
±110° |
|
|
行程范围 - C 轴行程 |
±360° |
±360° |
±360° |
±360° |
|
|
2 |
双摆头总成主轴 - 铣削主轴功率 |
9 - 22KW |
9 - 22KW |
9 - 22KW |
9 - 22KW |
|
双摆头总成主轴 - 主轴最高转速 |
24000/36000rpm |
24000/36000rpm |
24000/36000rpm |
24000/36000rpm |
|
|
3 |
工作电压 |
380V/50Hz |
380V/50Hz |
380V/50Hz |
380V/50Hz |
|
4 |
控制系统 |
NOBOT/LYNUC/SYNtec/SIEMENS 840D |
NOBOT/LYNUC/SYNtec/SIEMENS 840D |
NOBOT/LYNUC/SYNtec/SIEMENS 840D |
NOBOT/LYNUC/SYNtec/SIEMENS 840D |
|
5 |
刀库容量 |
选配 |
选配 |
选配 |
选配 |

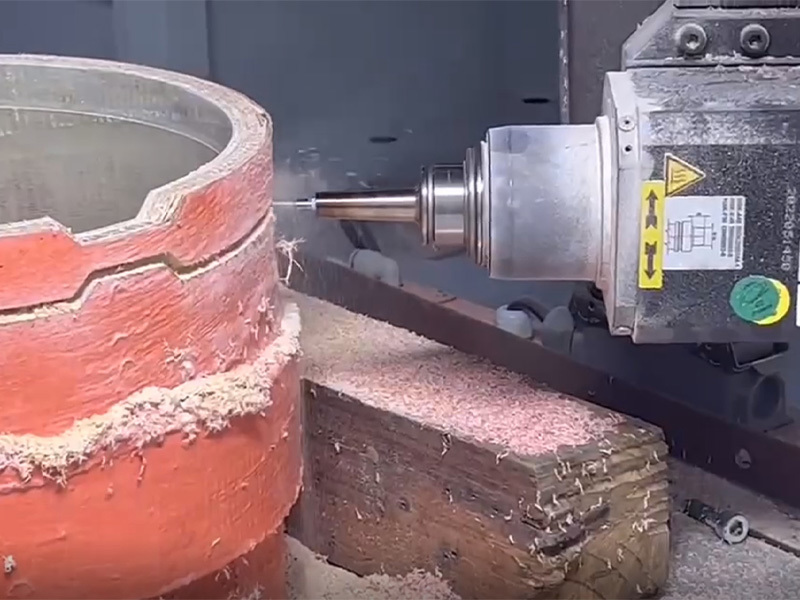

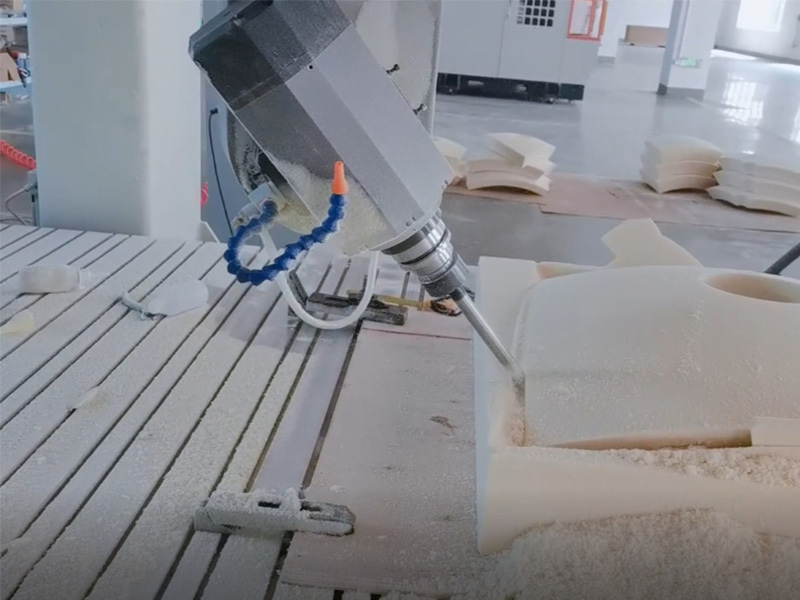

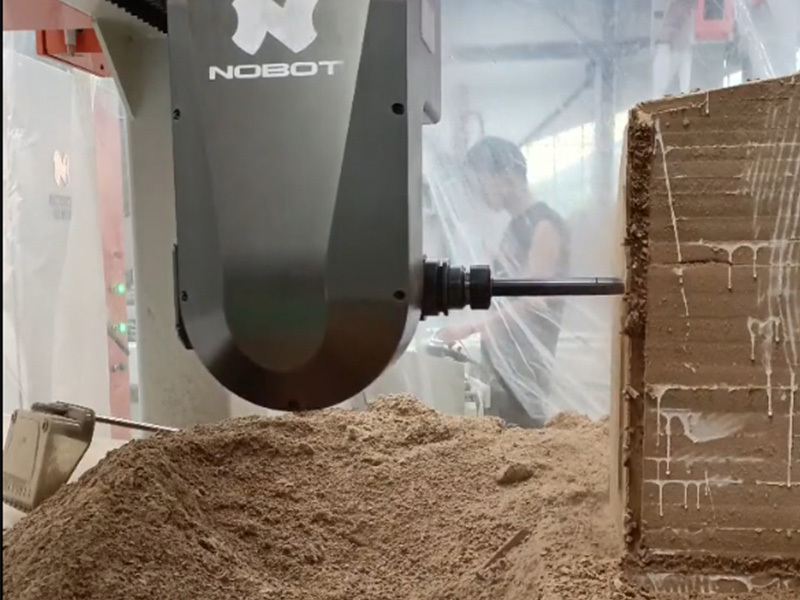

应用案例
